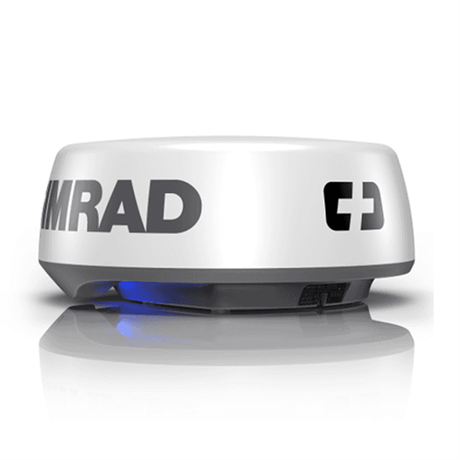

Simrad HALO20+ Radar - 000-14536-001
Med HALO20+ ser du nästan i realtid och den hjälper dig att undvika kollisioner med en unik kapacitet på 60 varv/minut på nära håll. Upptäck blixtsnabbt faror med VelocityTrack™-dopplerteknik och njut av täckning på kort och lång räckvidd samtidigt (upp till 36 sjömil) från en kompakt 20-tums kupolantenn.
Se nära och på avstånd med en kompakt kupolantenn
HALO20+ är perfekt för kustnära båtar och levereras i en kompakt kupolantenn som ger exakt detektering på kort, medellångt och långt avstånd. Bevaka två områden samtidigt i läget för dubbla mätområden så att du kan hålla ett öga på vädret samtidigt som du spanar efter kollisionsrisker på nära håll. HALO20+ Radars pulskomprimeringsteknik fungerar lika bra på alla avstånd samtidigt som den skarpare strålen gör det lättare att urskilja små eller avlägsna mål.
Perfekt översikt för att för att undvika kollisioner
HALO20+ Radar sveper 360 grader varje sekund tack vare nyskapande teknik som möjliggör 60 varv/minut med en räckvidd på upp till 1,5 sjömil. Med de supersnabba uppdateringarna ser du nästan i realtid på nära håll och kan undvika kollisioner med snabba mål.
Inbyggd VelocityTrack™ dopplerteknik
VelocityTrack™-tekniken visar på ett ögonblick om målen är på väg mot eller rör sig bort från dig. Enkel färgkodning framhäver potentiella risker, ger dig en bättre uppfattning av situationen och minskar risken för kollision ytterligare. HALO20+ Radar har ingen gräns för antalet mål på skärmen samtidigt och kontrollerar automatiskt alla mål i området så att du inte behöver välja ut mål manuellt.
Alltid redo
HALO20+ Radar startar på ett ögonblick från viloläget för att hjälpa dig exakt när och där du behöver den. Även om HALO20+ Radar är helt avstängd så startar den på några sekunder, inte minuter som en traditionell pulsradar. Vare sig problemet är trånga vattenvägar eller dålig sikt så löser HALO20+ Radar det med en tydlig och aktuell bild av din omgivning.
Enkel att använda
Lägena Harbour, Offshore, Weather, Bird och Custom finjusterar HALO20+ Radars avancerade signalbehandling för att målen ska synas tydligt, även under tuffa förhållanden.
Huvudfunktioner
- 36 nm räckvidd från en kompakt 20-tums kupol
- Avancerad pulskomprimeringsteknik med skarpare stråle
- Dubbla mätområden samtidigt för god sikt på alla avstånd
- Supersnabba 60 varv/minut på avstånd upp till 1,5 nm
- VelocityTrack™-dopplerteknik för att undvika kollisioner
- Enkel användning med lägena Harbour, Offshore, Weather och Bird
- MARPA-objektspårning (upp till 10 mål, 20 med dubbel räckvidd)
- Redo direkt från vänteläge
Förpackningen innehåller:
HALO20+ Radar
Radarkabel 10m
HALO Ethernetkabel 1,5m
Specifikationer:
| Compliance | CE, FCC (ID:RAY3G4G), IC: 4697A-3G4G |
| Environmental | IEC60945 : 2002, |
| Operating Temperature | -25° to +55°C (-13° to +130°F) |
| Relative humidity | +35° C (95° F), 95% RH |
| Waterproof | IPX6 |
| Max relative wind velocity | 51 m/sec (100 Knots) |
Power & Dimensions
Power consumption (with 10m cable)
| Operating | 17 to 29W at 13.8 V |
| Standby | 3.9 W (Typ.) at 13.8 V DC ~ 170 mA |
| DC input (at radar end of cable) | 9 V to 31.2 V DC (12/24 V systems) |
| Reverse polarity protection | Yes |
| Minimum startup voltage | 10.75 V DC |
| Transmitter source (pre-heating time) | No magnetron – Instant On |
| Outside dimensions | Ø Diameter 510 mm (20”), Height 223 mm (8.8”) |
| Scanner weight (no cable) | 5.9kg (13 lbs) |
Radar and Antenna parameters
| Radar ranges | 100 m (328 ft) to 36nm with 18 range settings, (NM/SM/Km) |
| Rotation (mode dependent) | 20 - 60 rpm (mode and MFD dependent) |
| Transmitter frequency | X-band - 9.4 to 9.5 GHz |
| Transmitter source (warm-up time) | No Magnetron – all solid state. Instant On™ |
| Plane of polarization | Horizontal Polarization |
| Transmitter peak power output | 25W |
| Minimum range | 6 m (19.7 ft) |
| Sweep repetition frequency | 700-2400 Hz (mode dependent) |
| Pulse length | 0.04 - 64 usec |
| Sweep bandwidth | 48 MHz max |
| Horizontal beam width (Tx and Rx antenna) | 4.9° nominal (-3 dB width) |
| Target Seperation Control | OFF: 3.9°+/-10% (-3 dB width nominal), LOW: ~3.4°+/-10% (-3 dB width nominal), MED: ~2.5°+/-10% (-3 dB width nominal), HIGH: ~2.0°+/-10% (-3 dB width nominal) |
| Vertical beam width (Tx and Rx antenna) | 25° (-3B width nominal) |
| Side lobe level (Tx and Rx antenna) | Below -18 dB (within ±10°);Below -24 dB (outside ±10°) |
| Noise figure | Less than 5 dB nominal |
Communications/Cabling
| Protocol | Ethernet 100 Base T |
| Maximum inter connecting cable length | 30 m (98.5 ft) – available as option, use NEP-2 for longer cable runs |
