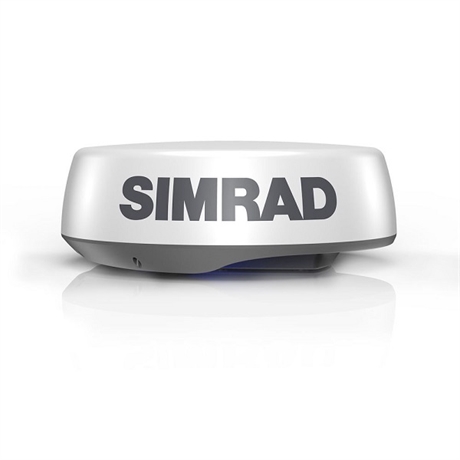

Simrad HALO 24" Radar - 000-14535-001
Med den revolutionerande radarn HALO 24 ser du nästan i realtid och den hjälper dig att undvika kollisioner med en unik kapacitet på 60 varv/minut på nära håll. Upptäck blixtsnabbt faror med VelocityTrack dopplerteknik och njuta av täckning på kort och lång räckvidd samtidigt (upp till 48 sjömil) från en kompakt 24-tums radom antenn.
Kort o lång räckvidd med en kompakt radom
HALO24 är perfekt för mindre motorbåtar med kompakt utförande i form av 24 tum radom antenn och har kort, medelstora och långa mätningar av hög kvalitet. Övervaka två distansintervall samtidigt med dubbelt intervallläge. Med det här läget kan du hålla ögonen på väderfenomen långt borta medan du tittar på kollisionsrisker nära dig. HALO24 radarpuls komprimeringstekniken innebär att båda valda områdena detekteras optimalt, medan signalförstärkningen ger förbättrad separation mellan små eller avlägsna mål.
Den optimala visningen for att unvika kollisioner
HALO24-radaren gör en komplett 360 graders radarsvep varje sekund tack vare den branschledande rotationen på 60 varv per minut för upp till 1,5 nautiska mil. Dessa mycket frekventa uppdateringar ger en närbildsvisning som är nästan realtid, så att du enkelt kan undvika kollisioner.
Innbyggd VelocityTrack Doppler teknologi
VelocityTrack tekniken ger dig snabb visuell återkoppling om huruvida målen kommer mot dig eller flyttar dig från dig. Den enkla färgkodningen visar potentiella faror, förbättrar din förståelse av situationen och minskar risken för kollisioner ytterligare. HALO24 radarn kontrollerar automatiskt varje mål inom intervallet. Du behöver inte manuellt välja individuella mål, och det finns inga gränser för hur många mål du kan ha på skärmen samtidigt.
Klar att användas när som helst
HALO24 radarn kan användas direkt från sitt energisparläge, vilket ger dig snabb radardäckning exakt när och var du behöver den. Även om HALO24 radarn är helt avstängd, tar det bara några sekunder att starta det, inte några minuter som med traditionell pulsradar. Oavsett om du navigerar genom upptatt vatten eller strävar efter dålig sikt skivar HALO24 radarn omedelbart genom bruset för att ge dig en tydlig och uppdaterad bild av omgivningen.
Passar följande Simrad enheter:
GO9/12 XSE
GO7 XSR
NSS Evo2
NSS Evo3
NSO Evo2
NSO Evo3
R2009 (NOS 18.3)
R3016 (NOS 18.3)
Förpackningen innehåller:
HALO 24
Kabel 5M
Adapterkabel RJ45 till 5-pin hane
Teknisk data:
Environmental
| Operating Temperature | -25° to +55°C (-13° to +130°F) |
| Relative humidity | +35° C (95° F), 95% RH |
| Waterproof | IPX6 |
| Max relative wind velocity | 51 m/sec (100 Knots) |
| Complience | CE, FCC (ID:RAY3G4G), IC: 4697A-3G4G, IEC60945 : 2002 |
Power & Dimensions
| Power consumption (with 10m cable) | Operating: 14.5 to 27W at 13.8 V |
| Standby | 3.9 W (Typ.) at 13.8 V DC ~ 170 mA |
| DC input (at end of radar cable) | 9 V to 31.2 V DC (12/24 V systems) |
| Reverse polarity protection | Yes |
| Minimum startup voltage | 10.75 V DC |
| Transmitter source (pre-heating time) | No magnetron – Instant On |
Physical
| Outside dimensions | Ø Diameter 610 mm (24”), Height 225 mm (8.9”) |
| Scanner weight (no cable) | 6.75kg (14.9 lbs) |
Radar and Antenna parameters
| Radar ranges | 100 m (328 ft) to 48nm with 18 range settings, (nm/sm/km) |
| Rotation (mode dependent) | 20 - 60 rpm (mode and MFD dependent) |
| Transmitter frequency | X-band - 9.4 to 9.5 Ghz |
| Transmitter source (warm-up time) | No Magnetron – all solid state. Instant On™ |
| Plane of polarization | Horizontal Polarization |
| Transmitter peak power output | 25W |
| Minimum range | 6 m (19.7 ft) |
| Sweep repetition frequency | 700-2400 Hz (mode dependent) |
| Pulse length | 0.04 - 64 usec |
| Sweep bandwidth | 48 MHz max |
| Horizontal beam width (Tx and Rx antenna) | 3.9° nominal (-3 dB width) |
| Target Seperation Control | OFF: 3.9°+/-10% (-3 dB width nominal), LOW: ~3.4°+/-10% (-3 dB width nominal), MED: ~2.5°+/-10% (-3 dB width nominal), HIGH: ~2.0°+/-10% (-3 dB width nominal) |
| Vertical beam width (Tx and Rx antenna) | 22° (-3B width nominal) |
| Side lobe level (Tx and Rx antenna) | Below -18 dB (within ±10°);Below -24 dB (outside ±10°) |
| Noise figure | Less than 5 dB nominal |
Communications/Cabling
| Protocol | Ethernet 100 Base T |
| Maximum inter connecting cable length | 30 m (98.5 ft) – available as option, use NEP-2 for longer cable runs |
