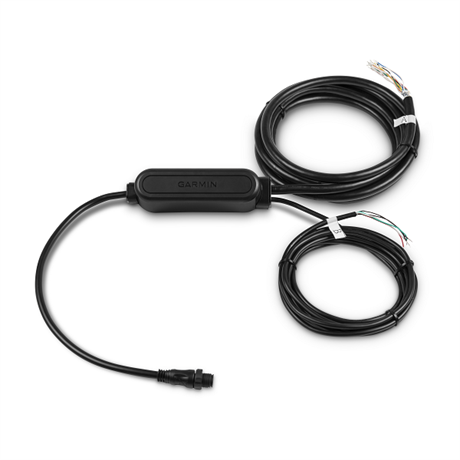

Garmin Adapter till styrspak GNA 10 - 010-13007-00
Använd Garmin GNA 10 till att ansluta en manöverspak till autopiloterna Reactor 40 1 på båtar med deplacementskrov. En manöverspak är ett tåligt och enkelt styrreglage för arbetsbåtar eller trålare. Justera kurshållningen med manöverspaken genom att trycka den åt höger eller vänster, eller sätt autopiloten i det nya servostyrningsläget för att flytta rodret utan autopilotstyrning. GNA 10 kan även anslutas till en knapp och en LED-lampa så att du kan växla mellan kurshållning och viloläge2. Garmin levererar inte manöverspaken, knappen eller LED-lampan.
1 GNA 10 behöver både en kompatibel Garmin-autopilot och en Garmin-skärm
2 GNA 10 kan även användas för att ansluta en Reactor 40-autopilot till Jastrams digitala styrreglage
GNA 10 med manöverspak är endast avsedd för användning på motorbåtar med deplacementskrov. Den är inte kompatibel med båtar med planat skrov eller segelbåtar.
KOMPATIBLA PRODUKTER
Kompatibel med alla Reactor™ 40 autopiloter och de måste ha en av följande:
• GHC™ 20 instrument
• ECHOMAP™ Ultra serien
• ECHOMAP UHD serien (endast 62, 72cv/sv eller 9sv)
• GPSMAP ® 8400 serien
• GPSMAP 722/922/1222 Touch och Plus serien
• GPSMAP 723/923/1223 serien
Funktioner
| - Kabellängd: 2,8 meter
- Vattenklassning: IPX7
- NMEA output: NMEA 2000
- NMEA 2000® LEN-nummer (Load Equivalency Number): 5 (250 mA vid 9 V DC)
- Driftstemperatur: -20 °C till 75°C
- Matningsspänning: Drivs av NMEA 2000-buss, 9–32 V
Manöverspakar som stöds - Kobelt 7170
- Jastram JO100/JO300
- Simrad S35 (har inbyggd knapp och LED-statuslampa vilket det finns stöd för)
- GNA 10 har inte stöd för tvåväxlade manöverspakar med två uppsättningar av brytare
Knapptyper som stöds - DPST OFF-MOM (ingen diod krävs för installation) eller
- SPST (diod krävs för installation)
- Maxström på 5 mA och maxspänning på 12 V
LED-typer som stöds - LED-lampor med strömförbrukning på 20 mA eller lägre
|
